중성점 고저항접지 저항기 (HiGD)
High Resistance Grounding Equipment

개요
일찌기 3상 전력공급방식은 비접지 방식인 델타(△)방식이었으며 이 경우 한번에 많은 전동기나 부스바가 소손된 사례가 많았습니다. 이러한 문제를 분석한 결과, Arcing 또는 Resonant Ground Fault에 의한 Over Voltage가 그 원인이었음을 알게 되었습니다.
이리하여 국내외 대부분이 직접 접지방식을 채택하게 되었으나, 이 접지방식은 델타(△)-델타(△) 방식에서의 문제점은 해결할 수 있었지만 지락시 대전류로 인한 인명피해 및 화재의 위험을 막을 수는 없기 때문에 이러한 문제를 해결하기 위하여 고저항 접지방식이 연구되었습니다.
각 회사에 따라서 여러 가지 보수 유지방식을 채택하고 있지만 지락전류를 최소한으로 억제해야 하는 사정은 마찬가지 일 것입니다.
또한 정전으로 인한 혼란과 피해를 방지하는 점도 중요하다고 하겠습니다. 어떤 산업시설이든 정전 없이 계속 운전되기를 희망하고 있으며, 특히 정유공장, 화학공장, 제지공장, 섬유공장등에서 접지사고가 발생하게되면 지락보호 계전기가 작동하여 대전류를 차단하므로써 대전류로 인한 피해를 방지하였으나, 여기에는 정전이라는 중대한 문제가 발생하게 됩니다.
이러한 관점에서 고저항 접지장치(HiGD)는 지락시 고저항으로 지락전류를 최소한으로 제한하여 정전을 막고 계속 운전이 가능한 상태에서 지락지점을 찾을 수 있도록 하고, 화재 및 인명피해를 막을 수 있는 장점이 있습니다.

사용목적
접지계통의 순간과전압 보호기능을 유지하면서 돌발적인 정전, 발화위험 및 화재등에 의한 PLANT의 막대한 손실을 사전에 예방하는데 그 목적이 있습니다.

주요기능
1. 누전발생시 사전에 감지할 수 있으므로 예방보수가 가능하다.
2. 완전 자락발생시 System의 정전 없이 Current Detector에 의해 고장점을 찾을 수 있다.
3. Arc가 일어나는 지락시 나타날 수 있는 일시적인 과전압을 감소시킨다.
4. 최초 지락시 즉각적인 경보를 발생한다.
5. 단선 지락상태에서도 System을 계속 작동시켜 준다.
6. 정확한 불량지점을 파악할 수 있도록, 지락시의 전류를 Pulsing할 수 있는 방식이 제공되어진다.
7. 고저항에 의한 최소한의 중성점 접지 적정선을 찾는 System Charging Current 측정방식을 제공한다.

고저항 접지용 HARDWARE
고저항 접지 시스템은 5개의 기본 부품 (시스템 중성점, 접지저항, 지락탐지기, 경보기구, 지락 검색기구 및 부속품)으로 구성되어 있어야 한다. 엄격히 말해서 시스템 중성점과 접지저항만을 갖추면 고저항 접지 시스템은 일단 충족되지만 효율성은 나머지 3개 품목이 없으면 아주 제한적이다.

설치
HiGD는 여러 가지 방식으로 설치할 수 있으며 신설 시스템에 있어서는, 보편적으로 Distribution Switchgear나 M.C.C내부에 설치함이 가장 편리하다.
Metalclad Switchgear의 보조 Compartment, 저전압 Switchgear내부 등에도 설치할 수 있다.
상기의 설치방식이 실용적이 아니거나 기존장치에 추가해서 설치하는 경우는 분리 자립형 Case로 제작한다.
또한, 상기 장치는 분리할 수 있어서, Relaying과 Control은 벽면 취부식 Panel 내부에, 저항기는 외부스탠드내에 설치할 수도 있으며 Plant내에 다수의 HiGD를 보유하고 있을 경우, Portable Pulsing Equipment를 사용할 수 있다.

주요 사용장소
1. 지락 사고가 잦거나 지락 개소 발견이 어려운 곳
2. 정전시 피해액이 큰 곳.
    - 정유공장
    - 화학공장
    - 제지공장
    - 섬유공장
    - LNG 인수기지 등.

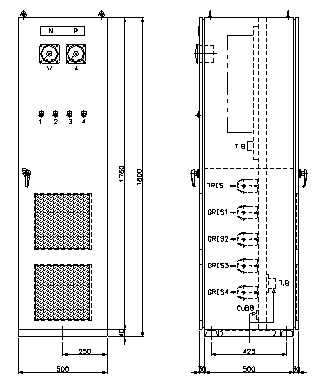

OUTLINE DWG
